⚠️ ATTENTION ! Réparation HDMI PS5 : quand une mauvaise intervention risque de détruire la carte mère !
Votre PlayStation 5 a déjà subi une réparation de son port HDMI ? Êtes-vous certain que le travail a réellement été effectué dans les règles de l’art ?
Parfois, ce qui est présenté au client comme une réparation n’est qu’un simple remplacement de composant, sans véritable contrôle de l’état de la carte mère ni de la qualité des connexions.
Chez Mr TechRepair, notre atelier spécialisé en microsoudure à Fribourg, en Suisse, nous avons reçu une PlayStation 5 ayant déjà fait l’objet d’une intervention sur son connecteur HDMI dans un autre atelier de la région.
L’examen de cette console au microscope a révélé plusieurs éléments particulièrement préoccupants : l’utilisation d’un alliage de soudure à bas point de fusion, annoncé à 138 °C, des résidus de soudure dans les trous de fixation et des traces laissant penser qu’une force mécanique avait été utilisée pour dégager certains passages.
Cette intervention illustre une réalité trop souvent négligée dans la réparation électronique :
Lorsque la soudure ne peut pas être retirée correctement, la force ne remplacera jamais la maîtrise technique.
Pourquoi le remplacement du port HDMI d'une PS5 est-il aussi délicat ?
La carte mère de la PlayStation 5 est un circuit imprimé multicouche relativement épais, présentant une importante masse thermique.
Ses différentes couches de cuivre, notamment les plans de masse, absorbent et répartissent rapidement la chaleur appliquée aux points de soudure.
Par conséquent, retirer complètement la soudure d’origine des fixations du connecteur HDMI peut s’avérer particulièrement difficile.
Cette opération exige une bonne connaissance du comportement thermique de la carte mère, des équipements adaptés et une maîtrise précise des techniques de dessoudage.
Les difficultés commencent lorsque l’on tente de compenser un apport thermique insuffisant ou une méthode inadaptée par l’application d’une force mécanique.
Une carte mère de PlayStation 5 n’est pas un support sur lequel on peut improviser sans conséquences.
Pourquoi un alliage à 138 °C a-t-il été utilisé lors de la précédente intervention ?
Lors de l’examen de cette console, l’utilisation d’un alliage de soudure à bas point de fusion, présenté comme un alliage à 138 °C, a été relevée.
L’objectif probable était de faciliter le retrait de la soudure d’origine du connecteur HDMI, particulièrement difficile à extraire en raison de la masse thermique de la carte mère.
Les alliages à bas point de fusion, notamment certaines compositions contenant du bismuth, sont effectivement utilisés dans le domaine de la réparation électronique.
Ils permettent, dans certaines conditions, d’abaisser la température de fusion du mélange de soudure et de faciliter le démontage des composants.
L’utilisation d’un alliage à 138 °C pour une opération de dessoudage n’est donc pas, en elle-même, une mauvaise pratique.
Mais il existe une différence fondamentale entre employer correctement ce type d’alliage et laisser des résidus inadaptés dans une soudure définitive.
Si ces résidus ne sont pas correctement éliminés, ils peuvent, selon la composition du mélange obtenu, modifier les propriétés mécaniques et la fiabilité des nouvelles soudures.
Dans le cas de cette PS5, le problème le plus préoccupant ne concernait pas uniquement le choix de l’alliage.
Il concernait surtout la préparation de la carte mère et la manière dont les trous encore obstrués par la soudure avaient été traités.
⚠️ Quand la soudure refuse de sortir, faut-il vraiment forcer les trous de la carte mère ?
C’est probablement l’aspect le plus inquiétant de cette intervention précédente.
D’après notre examen, une partie de la soudure d’origine n’avait pas été correctement évacuée des trous de fixation du connecteur HDMI.
Les traces observées étaient compatibles avec une tentative de dégagement mécanique des passages encore obstrués.

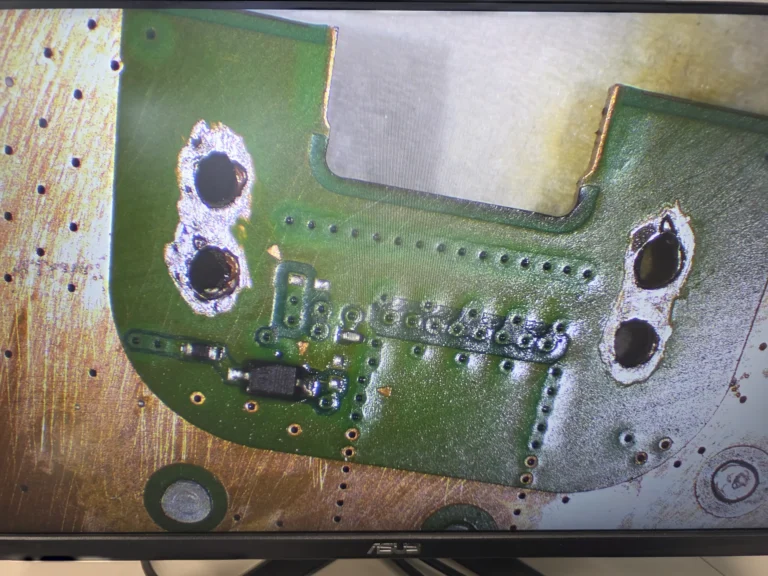

«Traces d’intervention sur les trous de fixation du connecteur HDMI.»
Mais une carte mère multicouche ne se travaille pas comme une simple plaque de métal !
Les trous métallisés d’un circuit imprimé ne servent pas uniquement au passage et au maintien des composants.
Leurs parois conductrices peuvent également assurer des connexions électriques entre différentes couches internes de la carte.
L’introduction forcée d’un outil dans ces passages peut provoquer des dommages importants.
Les conséquences possibles comprennent :
– L’arrachement des pastilles de cuivre.
– La détérioration des parois métallisées.
– La rupture de connexions électriques entre les couches internes.
– L’affaiblissement des fixations mécaniques du port HDMI.
– Des pertes de signal vidéo ou des pannes intermittentes.
– Une augmentation considérable de la complexité et du coût d’une réparation ultérieure.
Un trou métallisé endommagé ne se répare pas nécessairement en ajoutant simplement de la soudure.
Lorsque les connexions internes sont affectées, la réparation peut nécessiter une véritable reconstruction des liaisons électriques.
❗ Une difficulté technique ne justifie jamais de mettre en danger la carte mère du client.
Un professionnel doit savoir quand adapter sa méthode, utiliser un équipement mieux approprié ou interrompre une intervention qui présente un risque excessif.
Ne pas réussir à retirer une soudure ne donne pas le droit de forcer sur la carte mère.

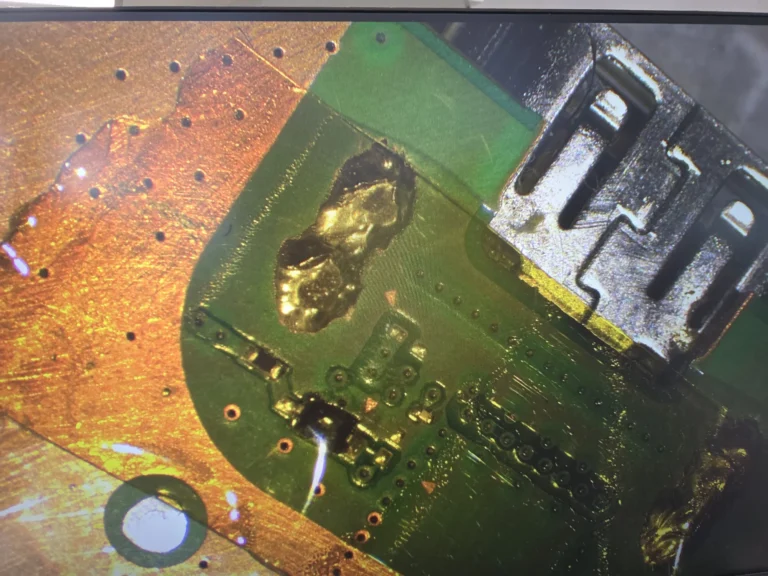

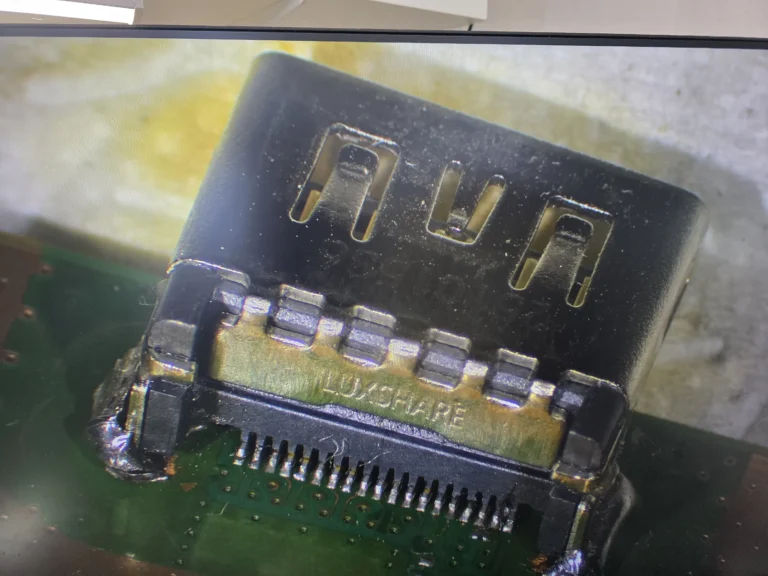

Les images au microscope : quand la réalité parle d'elle-même
Les photographies présentées dans cet article proviennent de cette véritable intervention sur une PlayStation 5.
Elles montrent les zones de fixation du connecteur HDMI, les passages destinés aux broches de maintien et les traces des opérations de soudure.
L’observation de ces éléments permet de comprendre pourquoi la préparation des surfaces et le respect de la structure du circuit imprimé sont essentiels.
Les accumulations de soudure, les résidus de produits de brasage et l’état des trous de fixation méritent une attention particulière lors de l’examen d’une intervention précédente.
Il est important de préciser que l’état des connexions internes d’une carte mère ne peut pas être déterminé uniquement à partir de photographies. Des contrôles techniques complémentaires peuvent être nécessaires.
Mais une chose est certaine :
Remplacer un connecteur HDMI sans vérifier l’intégrité de ses points de fixation et de ses connexions électriques ne constitue pas une réparation complète.
La différence d'une intervention chez Mr TechRepair
Chez Mr TechRepair, notre objectif n’est pas simplement de retirer un connecteur défectueux pour en installer un nouveau.
Nous accordons une attention particulière à l’état de la carte mère, aux points de fixation, aux pistes électroniques et à la qualité des connexions.
Dans ce cas précis, après avoir examiné les traces de l’intervention précédente, nous avons procédé à la reprise de la réparation du connecteur HDMI.
Pour la soudure finale, nous avons utilisé un alliage dont le point de fusion est de 183 °C.
Ce choix s’inscrit dans notre méthode de travail, mais la température de fusion d’un alliage ne suffit jamais, à elle seule, à garantir la qualité d’une réparation.
La préparation des surfaces, la maîtrise de la température, la compatibilité des matériaux et la vérification des connexions restent indispensables.
🔬 Mr TechRepair : une qualité de soudure et une finition qui surpassent même celles d’origine !
✅ Quel a été le résultat final ?
Après la reprise de l’intervention précédente, la PlayStation 5 a retrouvé son signal vidéo. La réparation a été réalisée avec succès.
Cette console démontre qu’une panne peut parfois être résolue grâce à un examen approfondi de la carte mère et à une reprise correcte des connexions.
La différence entre remplacer une pièce et effectuer une véritable réparation électronique se trouve dans la méthode, la précision et le contrôle du résultat.
Une réparation moins chère peut finalement coûter beaucoup plus cher
Lorsqu’un client choisit un atelier pour remplacer le port HDMI de sa PlayStation 5, le prix ne devrait pas être son seul critère.
Une intervention mal maîtrisée peut provoquer des dommages supplémentaires qui n’existaient pas lors de la panne initiale.
Dans ce cas, le professionnel chargé de reprendre le travail doit non seulement rechercher l’origine du problème, mais également examiner et, lorsque cela reste possible, corriger les conséquences de l’intervention précédente.
Des dégâts provoqués en quelques instants peuvent nécessiter plusieurs heures de microsoudure et de reconstruction électronique.
Le client paie pour faire réparer sa console, pas pour que sa carte mère soit exposée à des risques supplémentaires.
Une intervention à bas prix n’est pas nécessairement une mauvaise réparation. De la même manière, un prix élevé ne garantit pas automatiquement un travail de qualité.
Ce qui compte réellement, c’est la compétence technique, le respect des méthodes appropriées et la fiabilité du résultat.
⚠️ Avant de confier votre PS5 à un atelier, prenez le temps de vous informer
Si votre PlayStation 5 ne transmet plus d’image, ou si le problème persiste après le remplacement du port HDMI, la panne ne provient pas nécessairement du connecteur lui-même.
Des pistes endommagées, des soudures défectueuses ou des composants électroniques du circuit HDMI peuvent également être responsables de l’absence de signal vidéo.
C’est pourquoi un diagnostic adapté doit précéder toute intervention.
Dans la réparation électronique, une soudure brillante ne prouve pas qu’un circuit fonctionne correctement.
La qualité doit également être confirmée par l’état des connexions et par des contrôles fonctionnels.
🔬 Mr TechRepair – La microsoudure et la réparation électronique au cœur de notre métier
Chez Mr TechRepair, nous sommes spécialisés dans le diagnostic électronique avancé, la microsoudure et la réparation de cartes mères.
Notre atelier est situé à Fribourg, en Suisse.
Nous intervenons sur les consoles PlayStation, Xbox, Nintendo et sur de nombreux autres appareils électroniques.
Nous acceptons également les appareils expédiés depuis toute la Suisse pour diagnostic et réparation.
Notre conclusion
Remplacer un composant ne signifie pas nécessairement réparer correctement un appareil.
Une intervention professionnelle exige de comprendre la structure électronique, d’utiliser une méthode adaptée, de respecter les limites techniques du matériel et d’assumer la qualité du travail réalisé.
